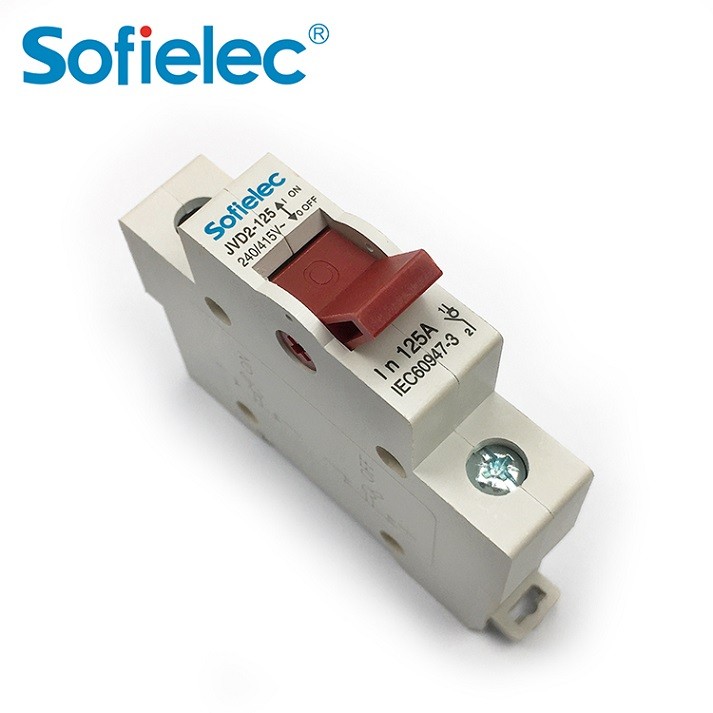

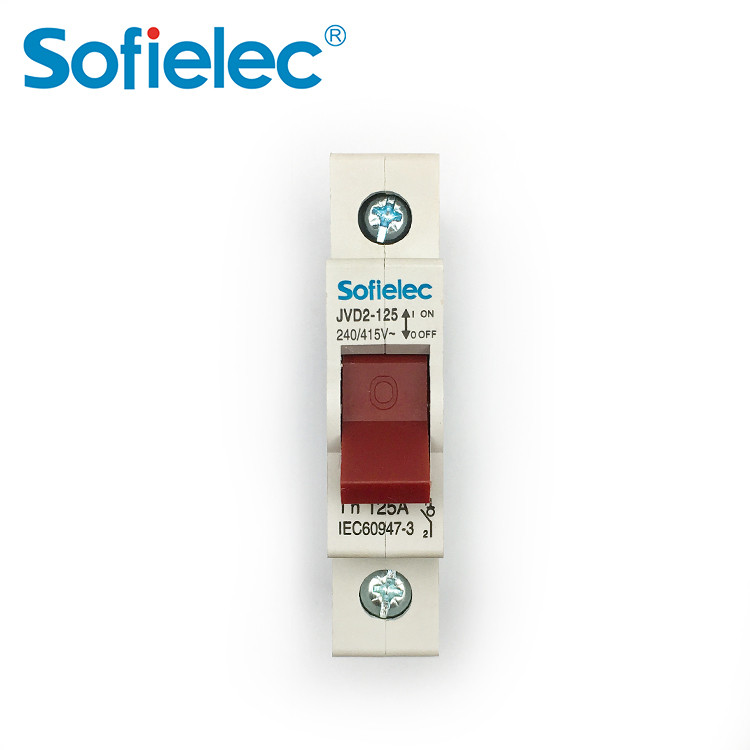

JVD2-125 Manufacturers 400V disconnector electrical AC isolator switch DIN rail isolator
JVD2-125 Manufacturers 400V disconnector electrical AC isolator switch DIN rail isolator
JVD2-125 Manufacturers 400V disconnector electrical AC isolator switch DIN rail isolator
JVD2-125 Manufacturers 400V disconnector electrical AC isolator switch DIN rail isolator
JVD2-125 Manufacturers 400V disconnector electrical AC isolator switch DIN rail isolator

Item specifics

Pole No
1,2,3, 4
Rated curentA)
16, 25, 40, 63,80,100,125
Rated voltage
AC 230/400V
Rated frequency
50/60H
Rated short-circuit making capacity
3kA
Rated withstand current
1.8kA within 1sec
Electro-mechanical endurance
10000 cycles
Connection capacity
Rigid conductor 35mm²
Connection terminal
Pillar terminal with clam
Terminal Conection Height
H=21mm

Review

Description

Technical Data

Pole No.: 1, 2, 3, 4

Rated current(A): 16, 25, 40, 63, 80, 100, 125

Rated voltage: AC 230/400V

Rated frequency: 50/60Hz

Rated short-circuit making capacity: 3kA

Rated withstand current: 1.8kA within 1sec

Electro-mechanical endurance: 10000 cycles

Connection capacity: Rigid conductor 35mm ²

Connection terminal: Pillar terminal with clamp

Installation:On symmetrical din rail 35.5mm

Panel mounting

Terminal Connection Height: H=21mm

Construction and Feature





Capable of switch electric circuit with load

Provide function of isolation

Used as main switch for household and similar installation

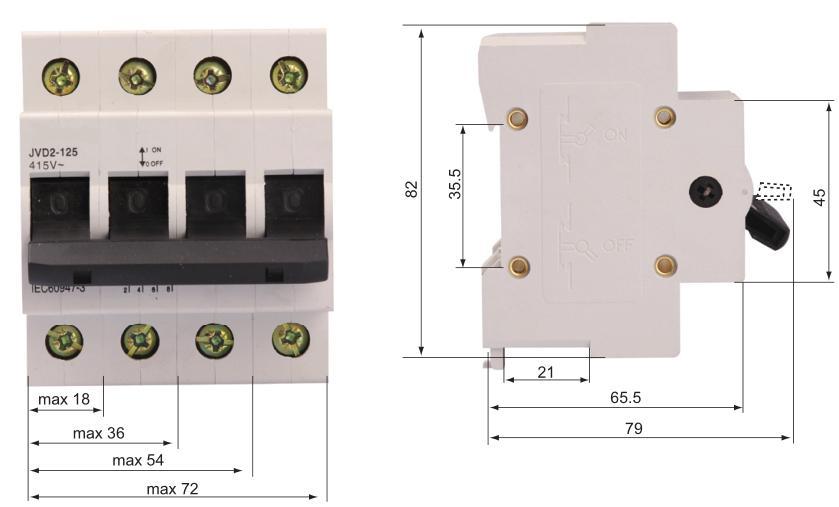

Overall & Installation Dimensions

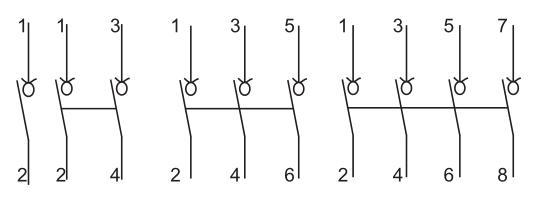

Wiring Diagram
